家庭中各個房間的不同位置都分別裝有電源插座盒，供各種用電器使用。標稱容量為10A、16A，外形如圖1所示(圖1是配置單個插座的插座盒，常見的還有配置二個或三個插座的插座盒。)用戶實際使用時，常常希望有些插座兩端的電壓可調節，以滿足用電器的不同需要，如供臺燈或照明燈的調光，電烙鐵的調溫，風扇的調速等使用。

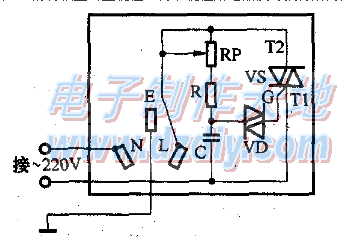

為此只需在插座盒的內部接入5只元器件(接法見圖2)，即可方便快捷地變?yōu)榭烧{壓插座。這是一個雙向晶閘管調壓電路，根據不同的需要，通過調節電位器RP的阻值，改變電容C充電的速度，即改變C上的電壓觸發雙向二極管VD導通的時刻，亦即改變了雙向晶閘管VS的導通角，從而改變了插座兩端的電壓大小。

圖2中RP選用WTX-K型電位器(470kΩ)，R選用RJ型電阻(1kΩ／0.25W)，C選用CZM型電容器(0.1μF／400V)，Vt3選用2CTS型雙向觸發二極管，VS選用BTA型塑封雙向晶閘管(10A／400V)。

安裝時先卸下插座盒面蓋上的固定螺栓，使面蓋和底盒分離，在面蓋的適當位置開一小孔把RP固定，并讓RP的轉軸凸出面蓋少許。底盒內容積較大，容納上述5只元器件綽綽有余。

最后將插座盒復原，在RP的轉軸上套上旋鈕，調節旋鈕用電器便可獲得所需的不同電壓。
